查看计算结果

Top  Previous  Next

单击“性质“标签,即可得到所有计算结果,包括光学性质、强度、电学、化学稳定性等方面的数据以及用于向制定工艺规范提供参考的工艺用数据:

xz

说明:不同行业系统显示的内容会有所不同。

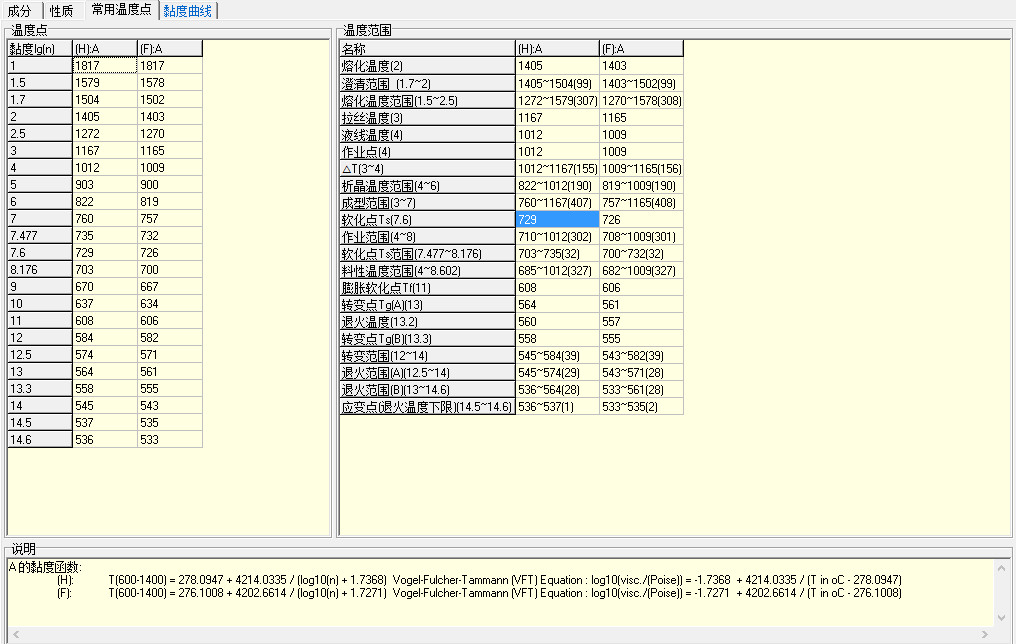

单击“常用温度点”标签,即可看到含硅的玻璃的一些常用温度点的理论计算(下面成分设计中相同)。

从5.0版本开始,玻璃的黏度温度关系,提供Alexander Fluegel 于2007年发表的计算模型,参见参考文献[36]。

cywdd

在此版本中,以前的计算模型被用H标注,新增的用F标注,2种模型的不同方式表示的黏度函数在上面的“说明”框中。



说明

 各温度点的计算,是按照玻璃的“温度-黏度”函数关系计算的。由于该函数式的应用在600-1400℃内的含硅的成分误差较小,因此用户在应用时需要特别注意,该值仅供用户参考。函数式在打印的报表上面有列出。









单击“黏度曲线“标签,即可看到玻璃的黏度曲线,该曲线是根据计算得到的温度与黏度的函数关系式画成的。黏度曲线有2种表达方式,分别是:

Y轴:温度,X轴:黏度;
Y轴:黏度,X轴:温度;

可以通过曲线下面的按钮

_img70切换。

wdnd

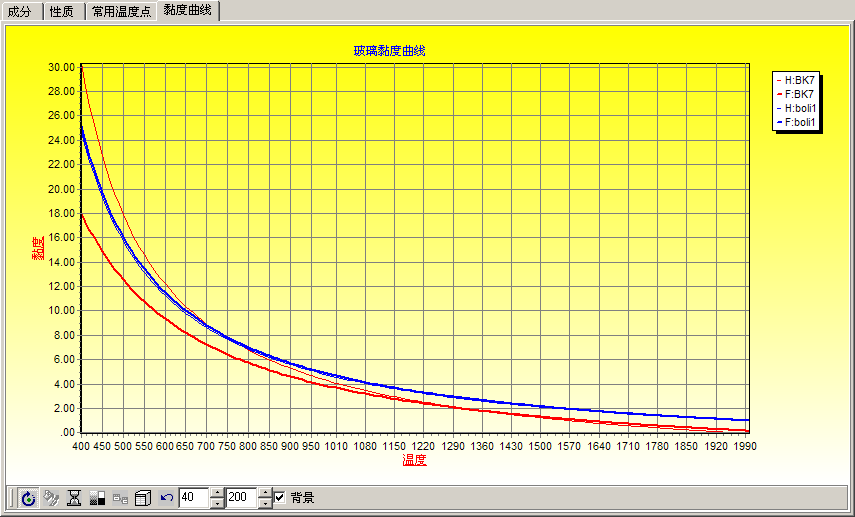

切换后的黏度曲线为:

ndwd

在此黏度曲线图中,粗线条表示新增的Fluegel计算模型,用于对比。

点击预览按钮

_img73或者按快捷键Ctrl+V,可以预览打印效果:

设计师版和特种玻璃版打印格式如下:

xzb

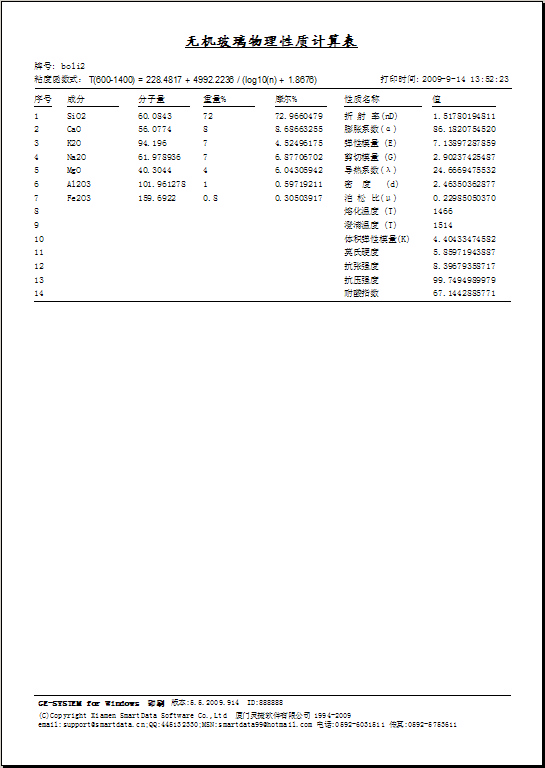

其它行业的打印格式为简洁方式:

jjfs

直接按

_img75或者按快捷键Ctrl+P,直接输出到打印机上;直接按

_img76或者按快捷键Ctrl+S,可将计算结果以文本方式(.txt)保存。

在打印预览时,点击预览界面上的工具条中的保存按钮

_img76

_img77

即可以将结果以不同的文件格式保存(所有打印预览界面均可以按此操作)。



可以在不同的标签下面,双击鼠标左键,将计算的结果文字或者图片拖到上面的按钮上,可以分别进行文字和图片的保存、复制到剪贴板以及打印等工作。
