测试步骤
| 1. | 样品：样品应无气泡、条纹、结实，在测试前必须退火。 |
| 2. | 一般长度为50—100mm直径为Φ5—Φ8以Φ5±0.5×100±0.5为宜 |
| 3. | （若数据只作为一般生产监控，则样品的几何尺寸、型状以及外观缺陷等方面的要求都可以放宽一些，若上限温度选为350℃以下则样品不退火也可以）。 |
| 4. | 样品的两端应平行且与轴向垂直，用细砂纸磨平即可。 |
| 5. | 用精度为0.02mm的游标卡尺在室温下测量样品的长度. |
| 6. | 装样：将样品的两端面，石英杆的两端面，及石英托架的上表面用洗耳球吹干净。然后将样品放在定杆的托架及石英动杆之间，尽量使样品与动杆同轴，并与定杆平行。 |
| 7. | 装热传感器：将热传感器探头置于样品底部并尽量靠近样品处。然后用顶丝顶紧。 |
| 8. | 开启控温仪电源开关1秒钟以后显示屏上排显示实际过程值,下排显示当前设定值。 |
| 9. | 开启电脑及采集器电源开关。点击桌面上的采集显示快捷键打开采集显示窗口。 |
| 10. | 在采集显示窗口点击与当前所用的位移传感器序号一致的“位移”处的方框内使方框内显示“レ”然后点击窗口“开始”按钮。(注:此时采集显示窗温度栏的温度可能与控温仪温度显示窗的温度相差很大,可暂忽略不管)。 |
| 11. | 装位移传感器：松开位移传感器支架固紧螺钉，移动位移传感器支架底座使位移传感器探头对准动杆上端面的中心，并与动杆接触，然后锁紧固紧螺钉，松开高度滑尺的上滑块固紧螺钉及下滑块固紧螺钉,然后缓缓向下滑动下滑块,使位移传感探头接触石英动杆直到显示窗温度栏的温度与控温仪温度显示窗的温度相同，而且位移栏中的位移数字在0.0000左右，此时可锁紧滑块的固紧螺钉利用顺或逆时针旋动移动位移传感器微调旋钮使位移栏中的位移起始点为适当位置（即0.0001-0.2000之间例如0.1707)，然后将下滑块固紧螺钉也锁紧,再用手指轻轻敲敲石英定杆座周围直到位移栏内的数字基本不变。 |
| 12. | 摇转升降机构手轮，使样品缓缓进入加热炉，当炉口超过样品后则将炉盖盖上（先盖左半部再盖右半部，注意炉盖空缺部分边缘不得触碰石英件否则需重新调整石英杆与炉壁的相对位置或炉盖在炉口的角度），继续摇转升降机构手轮直到样品进入加热炉的恒温区（即摇转手轮直到齿条上的标线露出）。在摇转升降机构手轮的过程中应随时观察位移栏内的数字是否连续明显变化，若则应检查炉盖是否触碰石英杆并给以调整。 |
| 13. | 样品进入加热炉，然后再用手指轻轻敲敲石英定杆座上表面周围直到位移栏内的数值基本不变 。样品需在炉内静置以与炉温达到平衡直到炉温不继续变化 |

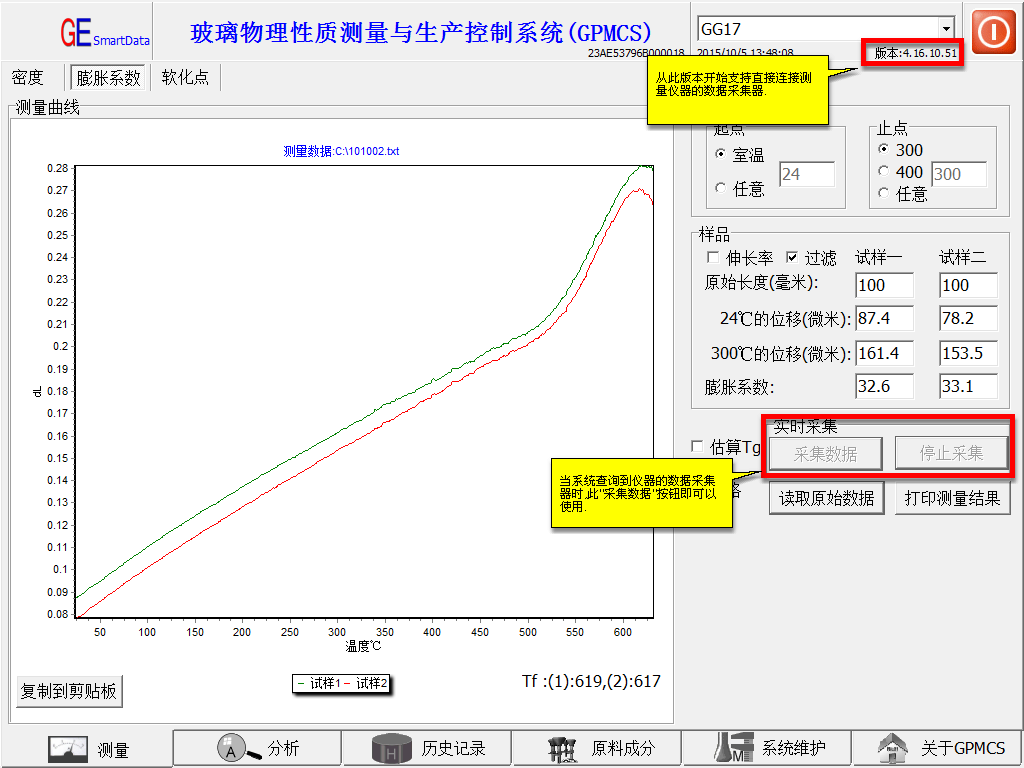

软件从版本4.16.10.51开始支持直接连接测量仪器的数据采集器,软件直接从测量仪器读取测试数据
当直接实时采集数据时,软件将实时显示测量的温度和位移值和采集进度指示条,并画出曲线.
在实时采集时需要注意一下几点:
1必须先输入试样的原始长度,如果没有输入时点击"实时采集"按钮系统会给出提示要求输入原始长度;
2.如果只有一个试样,则在"试样一"输入长度;
3.系统在测量过程中,会实时同步保存测量数据,因此请确保计算机硬盘空间足够且操作用户拥有读写权限,必要时请联系我们客服解决.
|
