在玻璃纤维方面,有用于电子填充用的增强纤维,有做铅蓄电池的隔板和过滤器用的化学稳定性能好的玻璃纤维,有高弹性模量的用于航空、宇航等相关产品中的高强度玻璃纤维。它们有一个特点,就是不要求其光学性能,而重点强调其物理上的力学性能以及化学上的抗腐蚀性能。
根据《玻璃手册》中提供的典型玻璃长纤维的组成,我们选择具有优越的电气绝缘性能和耐大气侵蚀性能的E玻璃纤维(即电子玻璃纤维)的成分,作优化设计用例。该文献上给出的成分范围为(重量%比):
表4-2:玻璃纤维成分含量范围
SiO2
|
52-56
|
CaO
|
16-25
|
Al2O3
|
12-15
|
B2O3
|
8-13
|
MgO
|
0-6
|
Na2O K2O
|
0-3
|
按其弹性模量不低于7700Kg/mm2=770000Kg/cm2、膨胀系数为51x10-7/℃的目标要求进行设计,如图4.3:
|

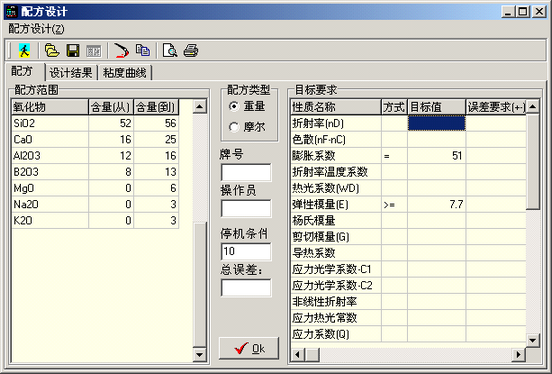

图4.3:玻璃纤维设计目标
|
在筛选486个成分后,
图4.4 设计过程
给出如下设计结果:

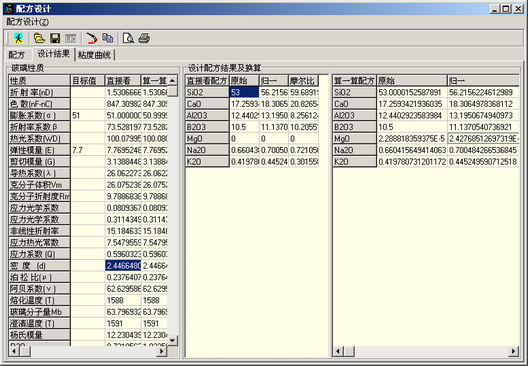

图4.5 玻璃纤维设计结果
表4-2:玻璃纤维设计结果
|
|
直接看
|
|
算一算
|
|
|
氧化物
|
重量比
|
摩尔比
|
重量比
|
摩尔比
|
1
|
SiO2
|
56.21562
|
59.6892
|
56.21562
|
59.6892
|
2
|
CaO
|
18.3065
|
20.82654
|
18.3065
|
20.82654
|
3
|
Al2O3
|
13.19507
|
8.256122
|
13.19507
|
8.256122
|
4
|
B2O3
|
11.13705
|
10.20551
|
11.13705
|
10.20551
|
5
|
MgO
|
2.43E-05
|
3.84E-05
|
2.43E-05
|
3.84E-05
|
6
|
Na2O
|
0.700484
|
0.721031
|
0.700484
|
0.721031
|
7
|
K2O
|
0.44525
|
0.301558
|
0.44525
|
0.301558
|
|
|

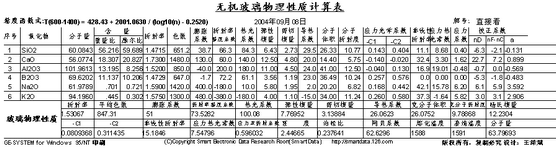

图4.6 玻璃纤维设计结果打印预览
|
如果将成分由重量比改为摩尔比,含量范围不变,设计结果则为下图4.7:
共筛选513个成分。

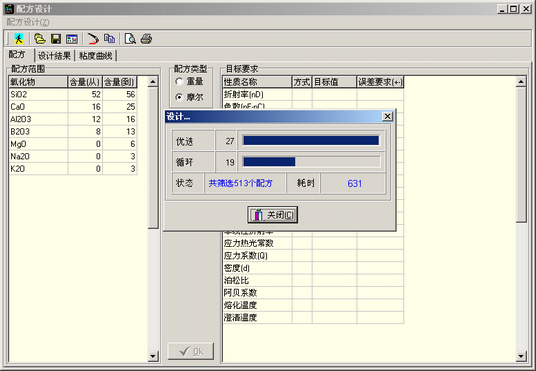

图4.7 设计过程
达到的设计结果为:
|

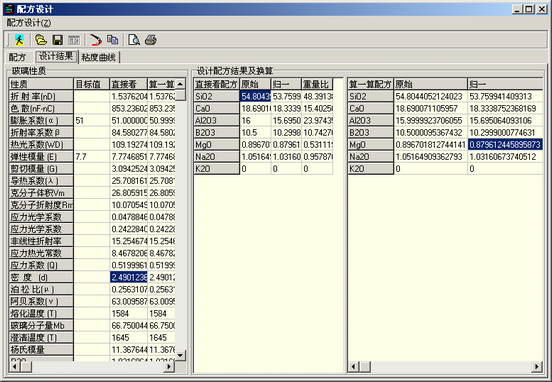

图4.8 设计结果
|
表4-3:玻璃纤维设计结果
|
|
|
直接看
|
|
算一算
|
|
|
|
氧化物
|
重量比
|
摩尔比
|
重量比
|
摩尔比
|
1
|
SiO2
|
48.3914
|
53.75994
|
48.39139
|
53.75992
|
2
|
CaO
|
15.40248
|
18.33388
|
15.4025
|
18.3339
|
3
|
Al2O3
|
23.97435
|
15.69506
|
23.97435
|
15.69507
|
4
|
B2O3
|
10.74278
|
10.2999
|
10.74277
|
10.29989
|
5
|
MgO
|
0.53112
|
0.879612
|
0.531119
|
0.879612
|
6
|
Na2O
|
0.95787
|
1.031607
|
0.95787
|
1.031606
|
|
|
|

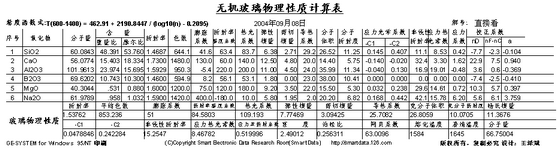

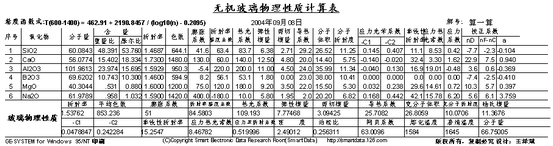

图4.9 打印预览
|
在该文献上,该玻璃的主要性质为:除了我们的设计目标外,另有:折射率为1.547,比重为2.54g/cm3等。
|
