建筑玻璃

我们仍参考该文献，并从上面选择板玻璃组成如下：

 选择设计目标为：膨胀系数＝85x10－7/℃,

经过设计计算,从567个成分中选择两组成分,

图4.11 建筑用板玻璃设计过程

设计结果为:

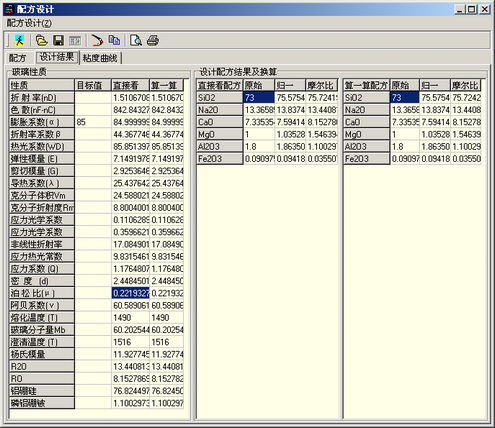

图4.12 建筑用板玻璃设计结果

表4－4 建筑用板玻璃设计结果

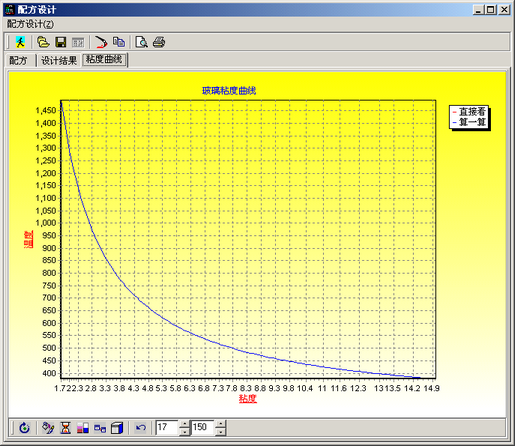

黏度曲线:

在该文献上，该玻璃的主要性质为：除了我们的设计目标外，另有：折射率约为1.52，比重约2.5g/cm3、泊松比为0.22等。

从上面的3个不同应用领域的例子可以看出，我们的设计结果与实际是比较接近的。在这3个应用中，由于精度取系统设计时的缺省值0.0000001,导致“直接看”和“算一算”的结果非常接近。如将例3的设计目标设为膨胀系数小于等于85x10－7/℃,其设计结果如下：

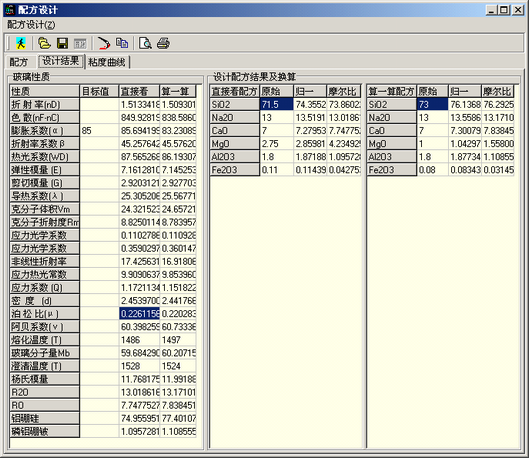

图4.15 改变设计目标的建筑用板玻璃的设计结果

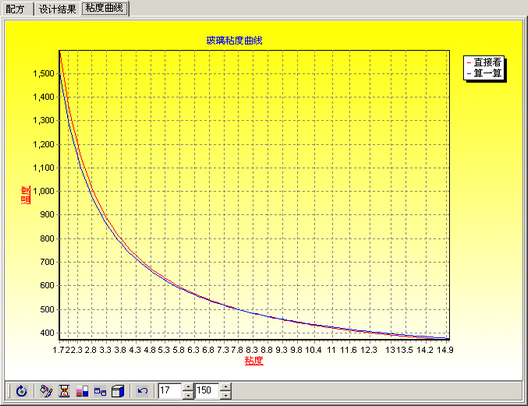

图4.16 改变设计目标的建筑用板玻璃的黏度曲线

“直接看”和“算一算”的结果是不同的，从黏度曲线看，明显看出两者的性能有一定的差距，但设计的结果都符合设计目标要求。
